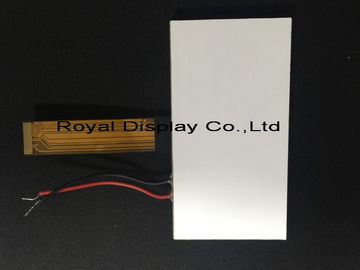

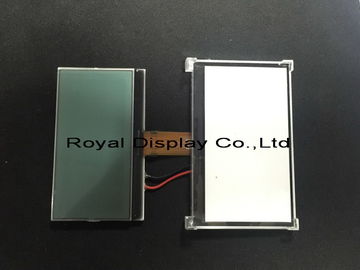

Αρχική μονοχρωματική γραφική επίδειξη, Backlight των γραφικών οδηγήσεων επίδειξης LCD άσπρων

Γραφικά LCD κώδικα Qr σημεία ενότητας FSTN RYG255128A 255*128 συστημάτων αναγνώρισης, παροχή ηλεκτρικού ρεύματος 3.3V

1. Γραφική LCD ενότητα ΒΑΡΑΙΝΩ
2. Σχήμα σημείων, 255X128
3. Ελεγκτής, ST7586S Ή EQUIV
4. STN-γκρίζος, μπλε, DFSTN-Negative.FSTN-Postive
5. Πίσω φως οδηγήσεων, λευκό, κόκκινο, Amber.

6. Χρησιμοποιημένος για το σύστημα αναγνώρισης κώδικα Qr

7. CN1	ΣΥΜΒΟΛΟ	CN1	ΣΥΜΒΟΛΟ
   1	VDD	10	NC
   2	το /CS	11	V0
   3	RST	12	XV0
   4	A0	13~14	NC
   5	ΡΟΛΟΙ	15	VM
   6	MOSI	16	VG
   7	VDD	17~20	NC
   8	VSS
   9	VD1
