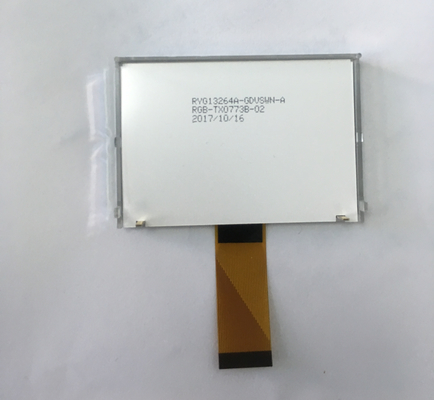

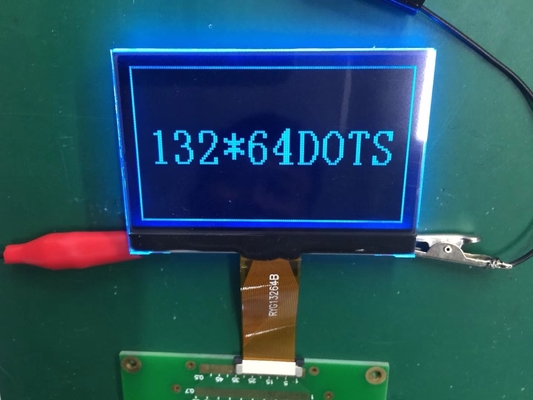

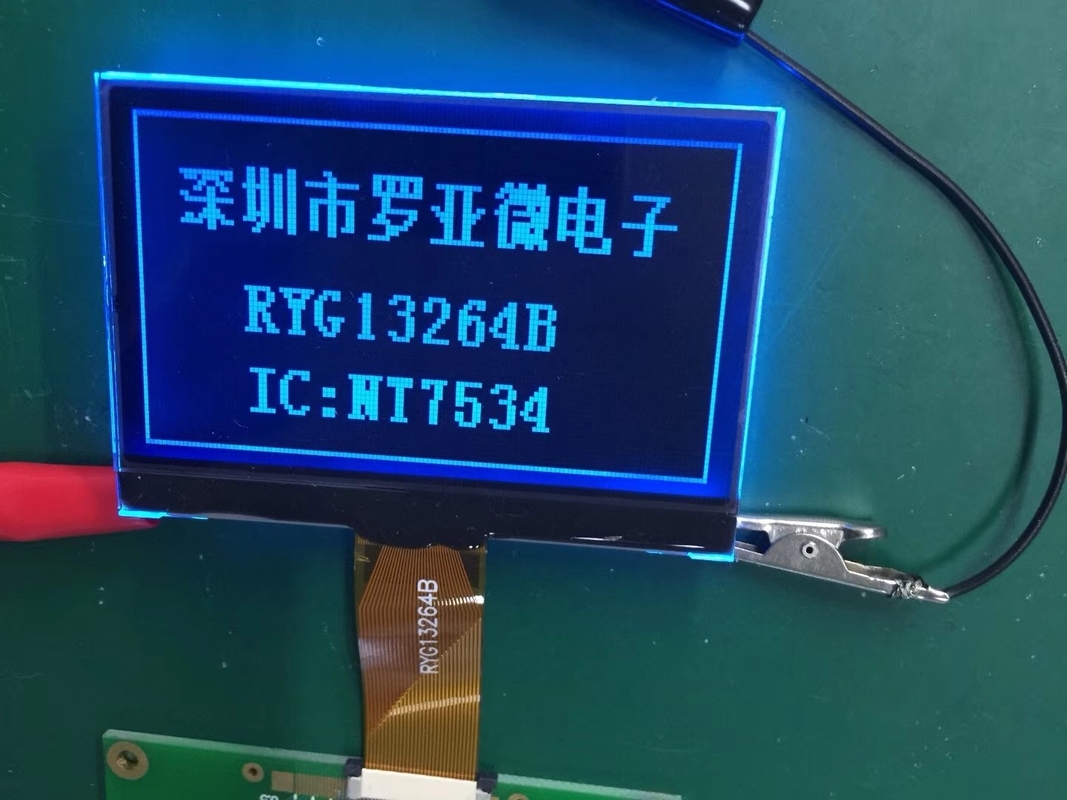

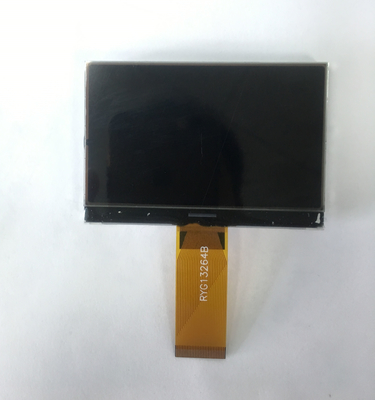

132*64 Γράφημα Γαλάζιο/ άσπρο Αντανακλαστικό μοντέλο LCD SSZ1603Z
Λεπτομέρειες:
| Place of Origin: | China |
| Μάρκα: | Royal Display or ODM,OEM |
| Πιστοποίηση: | SGS, ROHS |
| Model Number: | RYG13264BW1 |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 100 pcs |
|---|---|
| Τιμή: | 2.99 USD EXW negotiable |
| Packaging Details: | Cartons, Capboard, EPE, Blister Tray. |
| Delivery Time: | 15~25 working day |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50K pcs/month |
|
Λεπτομερής ενημέρωση |
|||
| Εμφάνιση χρώματος: | Μπλε/Λευκό | drive method: | 1/64 Duty, 1/9 Bias |
|---|---|---|---|
| controller: | SSD1603Z | module dimension: | 78.22*47.9*1.7 mm |
| view area: | 68.615*33.255 mm | dot size: | 0.495*0.495 mm |
| operating temp: | -20 to +70 degree C | Θερμοκρασία αποθήκευσης: | -30 έως +80 βαθμοί C |
| Επισημαίνω: | Ηλεκτρονική αντανάκλαση της χοληστερίνης,Γαλάζιο/λευκό Εικαστικό Μοντέλο LCD,132*64 γραφική μονάδα LCD |
||
Περιγραφή προϊόντων
132*64 Γράφημα Γαλάζιο/ άσπρο Αντανακλαστικό μοντέλο LCD SSZ1603Z
Πώς να επιλέξετε μεταξύ οθόνης TN/STN/FSTN;
TN[Twisted Nematic]: πολύ φθηνή και γρήγορη απόκριση. Αλλά η γωνία θέασης (5:1 έως 10:1) είναι αρκετά περιορισμένη (συνήθως από πάνω ή από κάτω), η αντίθεση είναι επίσης χαμηλότερη σε σύγκριση με άλλους τύπους οθόνης.Συνήθως μαύρο σε γκρι ή μπλε σε γκρι οθόνη.
Τυπικές εφαρμογές: αριθμομηχανές, απλές βιομηχανικές συσκευές, φθηνά φορητά gadgets.
ΣΤΝ[Super Twisted Nematic]: Η τιμή είναι λίγο υψηλότερη από την TN. Καλύτερη γωνία θέασης και αντίθεση (8:1 έως 15:1) από την TN. Αλλά η ανταπόκριση είναι πιο αργή από την TN.Μπορείτε να επιλέξετε θετικό (σκοτεινό κείμενο σε ανοιχτό φόντο) ή αρνητικό (φωτεινό κείμενο σε σκούρο φόντο)Υποστηρίζει μεγαλύτερη οθόνη και περισσότερους χαρακτήρες.
Τυπικές εφαρμογές- μεσαίου μεγέθους συσκευές χειρός, ορισμένες αυτόματες οθόνες, βιομηχανικοί πίνακες ελέγχου.
Ειδικότερα:: [Επιδιόρθωση ταινίας Super Twisted Nematic]: Καλύτερη αντίθεση (20:1 έως 40:1) και γωνίες προβολής μεταξύ όλων των 3 τύπων.Έτσι, αν χρειάζεστε πιο επαγγελματική εμφάνιση, αναγνωρίσιμη σε διάφορες γωνίες και φωτισμό, και να δεχτεί υψηλότερο κόστος [π.χ., μια οθόνη FSTN 3,5' 240*160 σε βάση 1kpcs, θα ήταν περίπου 10 USD], τότε θα ήταν μια καλή επιλογή.
Τυπικές εφαρμογές: Τεχνικές συσκευές, ιατρικές συσκευές, εξελιγμένοι βιομηχανικοί εξοπλισμός, φορητά όργανα μέτρησης.
| Άρθρο | Προδιαγραφές |
| Ονομασία του προϊόντος | 132x64 κουκίδες Γραφική μονάδα LCD |
| Αριθμός μοντέλου. | RYG13264BW1 |
| Μορφή σημείων | 132x64 |
| Λειτουργία οθόνης LCD | FSTN/TN Μονοχρώμα, χρώμα προαιρετικό |
| Δείτε Άγγελος | 12H ή 6H |
| Μέθοδος οδήγησης | Ασφάλεια, 1/9 |
| Πίσω φωτισμός | Λευκό |
| Δραστηριότητα IC | SSD1603Z ή ισοδύναμο |
| Ενεργειακή τάση (V) | 3.5v μέγιστο |
| Τεχνολογικές συνθήκες για τη ΛΜΚ | RoHS |
| Εργασιακή θερμοκρασία | -20o C~+70o C |
| Θερμοκρασία αποθήκευσης | -30 oC έως +80 oC |
Κατανομή του κόστους μιας γραφικής μονάδας LCD
Πίνακα LCD [LCD+Liquid Crystal] 30-40 %: μέγεθος και ανάλυση, ποιότητα FSTN, ποιότητα γυαλιού.
Δοκιμαστικό IC 10-15%: π.χ. , UC1608 ή ST7529, η τιμή των τσιπ επίσης κυμαίνεται.
PCBA 10-15%: Περιέχει το IC, συνδέσμους, παθητικά εξαρτήματα.
Πίσω Φως 10-15%: Είναι προαιρετικό, και τα LED + φως καθοδήγηση κόστος ταινία έχουν επίσης διαφορά ποιότητας.
Πολωτήρες και ταινίες 5-10%: κανονικά για οθόνες STN ή FSTN.
Συγκρότηση και εργασία 10-15%: χειροκίνητη / ημιαυτόματη συναρμολόγηση, σύνδεση, συγκόλληση.Αλλά κάποιες διαδικασίες απαιτούν και πολύ ανθρώπινη εργασία., καθώς ο αντίστοιχος εξοπλισμός αυτοκινήτων απαιτεί υψηλό κόστος και μακροχρόνια ανάπτυξη.
Δοκιμές QC (3-5%): Οπτικές, ηλεκτρικές, οπτικές δοκιμές.
Συσκευή (1-2 %): Συσκευή σε δίσκο ή σε φυσαλίδα για την προστασία της αποστολής.
Το περιθώριο κέρδους: Πρέπει να ληφθεί υπόψη η σπατάλη κατά την παραγωγή, τη μεταφορά κλπ.
Η Υπηρεσία μας
1Καλύτερος έλεγχος ποιότητας: Κάθε LCD δοκιμάζεται με ειδικά όργανα ή κύρια πλαίσια πριν από την παράδοση για να εξασφαλιστεί η λειτουργία.
2Ο σωστός τρόπος συσκευασίας:Συσκευάζεται σε αντιστατικές σακούλες με κουτί αφρού για να εξασφαλίζεται η ασφάλεια στη μεταφορά.
3Πολλαπλές μεθόδους πληρωμής:Τ/Τ, Western Union, L/C, PayPal.
4Αξιόπιστες μεθόδους αποστολής:Γρήγορη παράδοση μέσω UPS, EMS, DHL, TNT ή αεροπορικά.
5Επαγγελματική εξατομικευμένη υπηρεσία: Επαγγελματική ομάδα παρέχει υπηρεσία OEM & ODM.
6- Ανταγωνιστική τιμή: Σας δίνει μια απευθείας εργοστασιακή τιμή.
7Καλύτερη Υπηρεσία Μετά την Πώληση: Για ένα χρόνο εγγύηση.
