Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Ονομασία προϊόντος: | Μονάδα γραφικών LCD 160*128 | ΤΥΠΟΣ ΟΘΟΝΗΣ: | STN Μπλε, Μεταδοτικό, Αρνητικό |
---|---|---|---|
ΜΕΘΟΔΟΣ προγράμματος οδήγησης: | 1/128 καθήκον | ΚΑΤΕΥΘΥΝΣΗ ΠΡΟΒΟΛΗΣ: | 6 η ώρα |
IC: | T6963C | Οπίσθιο φωτισμό: | LED |
Θερμοκρασία λειτουργίας.: | -20℃~+70℃ | Stroage θερμοκρασία.: | -30℃~+80℃ |
Υψηλό φως: | 1/128 Duty Graphic LCD Module,WG160128B Graphic LCD Module,T6963C Controller Graphic LCD Module |

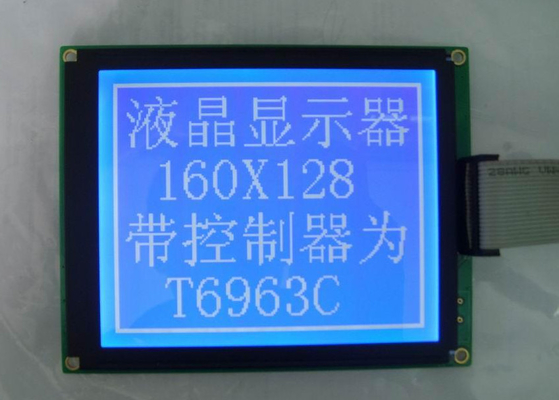

100% Αντικατάσταση μονάδας γραφικών LCD WG160128B 160*128 με ελεγκτή T6963C
Γρήγορη λεπτομέρεια της μονάδας γραφικών LCD 160*128

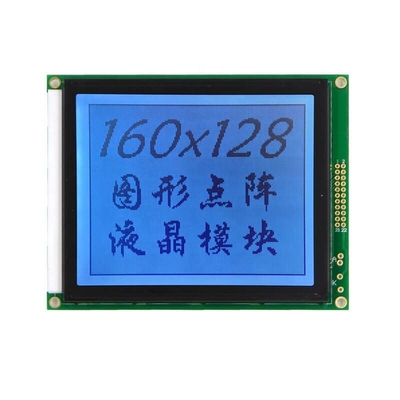

Το RYP160128A είναι μια μονόχρωμη γραφική οθόνη LCD 160x128 dot matrix που έχει διάσταση μονάδας 129x102 mm και μέγεθος AA 95,96x75,76 mm.ΑυτόRYP160128AΤο μοντέλο είναι ενσωματωμένο με ελεγκτή RA6963.Επικοινωνεί μέσω παράλληλης διεπαφής 8-bit 8080.Τροφοδοτικό 5V ή αρνητική τάση 3,3V προαιρετικά.Αυτή η μονάδα οθόνης LCD 160x128 είναι διαθέσιμη για λειτουργία γραφικών ή για λειτουργία Δημιουργίας χαρακτήρων (γραμματοσειρά χαρακτήρων) προαιρετική.Μπορεί να λειτουργήσει σε θερμοκρασίες από -20℃ έως +70℃.Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30℃ έως +80℃.
Προδιαγραφές μονόχρωμης οθόνης LCD 160*128
Είδος | Περιγραφή |
Ονομασία προϊόντος | Μονάδα LCD 160x128 |
Αριθμός Μοντέλου. | RYP160128A |
Μορφή κουκκίδας | 160x128 |
Περίγραμμα (mm) | 129,0*102,0*13,0 χλστ |
Ενεργή περιοχή (mm) | 38,44 (Υ) x 66,9 (V) |
Λειτουργία προβολής | STN Μπλε |
Καθήκον | 1/128 |
IC προγράμματος οδήγησης | T6963C |
Κατεύθυνση προβολής | 6:00 |
Θερμοκρασία λειτουργίας | -20º C~70ºC |
Θερμοκρασία αποθήκευσης | -30º C~80ºC |
Σχέδιο περιγράμματος της μονάδας LCD Dot Matrix 160*128
Χαρακτηριστικά της Μονόχρωμης Μονάδας LCD 160*128

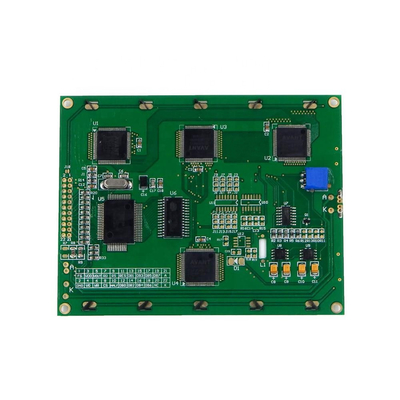

Το RYP160128A είναι μια γραφική οθόνη LCD 160x128, η διάσταση της μονάδας 129×102 mm.RYP160128Αχρησιμοποιεί IC RA6963 που υποστηρίζει τη διεπαφή 8080.Η μονάδα διαθέτει PCB με τρύπες για βίδες και περιφερειακό κύκλωμα για εύκολη τοποθέτηση και χρήση.Η τάση του οδηγού είναι 5V, υπάρχει ενσωματωμένη αρνητική τάση.Ο τρόπος οδήγησης είναι 1/128.Η καρφίτσα τουRYP160128ΑΗ μονάδα γραφικών LCD 160x128 είναι από κεφαλίδα καρφίτσας βήματος 2,54 mm (παρακαλώ σημειώστε ότι η τυπική συσκευασία δεν περιλαμβάνει την κεφαλίδα καρφίτσας).Υπάρχουν 2 επιλογές γωνίας θέασης για να διαλέξετε, η μία είναι 12 η ώρα και η άλλη 6 η ώρα.Προσφέρουμε μια ποικιλία συνδυασμών οπίσθιου φωτισμού LED και λειτουργίας LCD.Επικοινωνήστε μαζί μας για το αίτημά σας.
Συχνές ερωτήσεις σχετικά με τη μονάδα γραφικών LCD
Ε: Τα προϊόντα είναι σε απόθεμα;Πόσο καιρό μπορείτε να παραδώσετε;
Α: Το απόθεμά μας είναι κυρίως ημικατεργασμένα και πρώτες ύλες και μικρή ποσότητα τελικών προϊόντων.Η παράδοση σε μικρές παρτίδες διαρκεί 2-3 εβδομάδες και η παράδοση μεγάλων παρτίδων διαρκεί 3-4 εβδομάδες.
Ε: Πόσο καιρό είναι η εγγύηση και η εξυπηρέτηση του προϊόντος;
Α: Η ζημιά που προκαλείται από το προϊόν κατά την κανονική χρήση, κατά τη διάρκεια της περιόδου εγγύησης, η εταιρεία μας είναι ελεύθερη να επισκευάσει, η περίοδος εγγύησης ή η ζημιά που προκαλείται από ακατάλληλη χρήση δεν εμπίπτει στο πεδίο της δωρεάν συντήρησης.Εφόσον είναι τα προϊόντα μας, μπορούμε να παρέχουμε υπηρεσίες τεχνικής υποστήριξης.
Ε: Η οθόνη LCD μπορεί να εξαχθεί απευθείας;τι πιστοποίηση θα μπορούσε να παρέχει;
Α: Τα προϊόντα υγρών κρυστάλλων συμμορφώνονται με το πρότυπο RoHS, μπορούν να εξαχθούν απευθείας. Προϊόντα με πιστοποίηση RoHS, CE, SGS.
Ε: Τι είδους συσκευασία;Δεν θα καταστραφεί η διαδικασία μεταφοράς;
Α: Τα προϊόντα μας χωρίζονται σε τρεις κατηγορίες, οι οθόνες μικρού μεγέθους χρησιμοποιούν συσκευασία αφρού, η συσκευασία απομόνωσης με μαχαίρι χρήσης μικρού και μεσαίου μεγέθους, οι οθόνες μεγάλου μεγέθους χρησιμοποιούνται στη συσκευασία κουτιών αεροσκαφών, όλες οι συσκευασίες προστατεύονται από εξωτερικό κουτί και ιμάντες για να διασφαλιστεί η ασφάλεια της μεταφοράς υλικών.
Ε: Μπορείτε να παρέχετε σχέδια προϊόντων και αναφορές δοκιμών;
Α: Σύμφωνα με τις ανάγκες των πελατών, η εταιρεία μας μπορεί να παρέχει πληροφορίες σχετικά με το προϊόν και αναφορές δοκιμών.
Ε: Οι προδιαγραφές του προϊόντος είναι στα κινέζικα ή στα αγγλικά;
Α: Υπάρχουν δύο εκδόσεις των προδιαγραφών του προϊόντος: κινέζικα και αγγλικά.
