Εξαιρετικά κοινή κάθοδος επίδειξης λεπτών άσπρων 7 οδηγήσεων τμήματος για το δείκτη χρονομέτρων

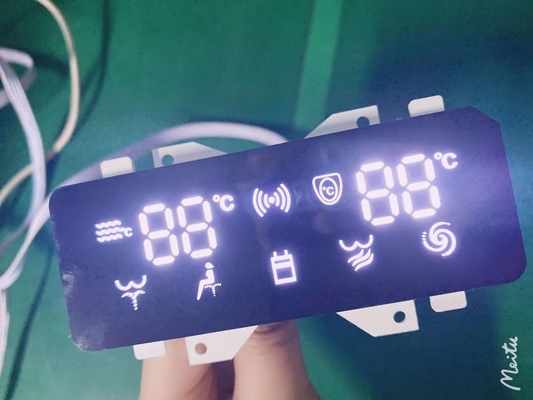

Κοινή κάθοδος επίδειξης προσαρμοσμένων εξαιρετικά λεπτών άσπρων 7 οδηγήσεων τμήματος για τη θερμοκρασία/το δείκτη χρονομέτρων

Υπάρχουν δύο διαφορετικοί τύποι οδηγήσεων των επιδείξεων επτά-τμήματος: - ο κοινός τύπος ανόδων και ο κοινός τύπος καθόδων. Στον κοινό τύπο ανόδων όλες οι άνοδοι στην επίδειξη είναι δεμένες σε μια κοινή καρφίτσα, χαρακτηριστικά η πηγή ισχύος, και το LEDs ελέγχεται μέσω των καθόδων με το έδαφος που είναι ανοικτό και τη δύναμη που είναι κλειστή.

Τι οι επιδείξεις 7 τμημάτων χρησιμοποιούνται μέσα;
Οι επιδείξεις επτά-τμήματος χρησιμοποιούνται ευρέως στα ψηφιακά ρολόγια, τους ηλεκτρονικούς μετρητές, τους βασικούς υπολογιστές, τις επιδείξεις στις εγχώριες συσκευές, τα αυτοκίνητα, και τις διάφορες άλλες ηλεκτρονικές συσκευές που επιδεικνύουν τις αριθμητικές πληροφορίες. Υπάρχουν δύο διαφορετικοί τύποι οδηγήσεων των επιδείξεων επτά-τμήματος: - ο κοινός τύπος ανόδων και ο κοινός τύπος καθόδων.

ΠΛΕΟΝΕΚΤΗΜΑ ΤΗΣ 7 ΟΔΗΓΗΜΕΝΗΣ ΤΜΗΜΑ ΕΠΙΔΕΙΞΗΣ

Ένα ψηφίο επιδείξεις επτά τμημάτων χρησιμοποιείται σε πολλές ενσωματωμένο σύστημα και βιομηχανικές εφαρμογές όπου η σειρά των αποτελεσμάτων που παρουσιάζονται είναι γνωστή εκ των προτέρων. Βασικό 1 ψηφίο επίδειξη επτά τμήματος μπορεί να παρουσιάσει τους αριθμούς από 0-9 και μερικούς χαρακτήρες. οι επιδείξεις 7 τμημάτων είναι διαφορετικών τύπων ειδικά διαφέρουν στον αριθμό ψηφίων/χαρακτήρας που μπορεί να επιδείξει. Βασικά μια επίδειξη 7 τμήματος είναι μια ενιαία μονάδα, η οποία μπορεί να επιδείξει μόνο 1 ψηφίο ή 1 χαρακτήρα. Περισσότερα ψηφία επιδεικνύονται με να πολλαπλασιάσουν την ενιαία μονάδα επιδείξεις 7 τμημάτων για να διαμορφώσουν μαζί την επίδειξη 2 ψηφίων, την επίδειξη 3 ψηφίων ή το ψηφίο 4 επίδειξη 7 τμήματος. Ήρεμος εύκολός του να διασυνδέσει την επίδειξη Arduino και 7 τμήματος από κοινού! Αφήνει να αρχίσει το σεμινάριο.

Μια επίδειξη 7 τμήματος έχει πολλούς περιορισμούς, ειδικά στη σειρά των χαρακτήρων που μπορεί να επιδείξει. Υπάρχουν επιδείξεις στην αγορά που είναι πιό προηγμένες από τις επιδείξεις επτά τμημάτων και μπορούν να επιδείξουν σχεδόν κάθε χαρακτήρα στο αλφάβητο. Παραδείγματος χάριν: - ένα 16×2 LCD – που μπορεί να επιδείξει σχεδόν όλους τους χαρακτήρες ASCII. Να σκεφτείτε γιατί η επίδειξη 7 τμήματος υπάρχει ακόμα στην αγορά. Καλά, οι επιδείξεις 7 τμημάτων είναι η φτηνότερη επιλογή όταν τις συσκευές επίδειξης διαθέσιμες στην αγορά. Ένα ενιαίοι ψηφίο/ένας χαρακτήρας μονάδα επίδειξης 7 τμήματος είναι διαθέσιμοι με 1/10th του κόστους μιας ενότητας 16×2 LCD.

Κάθε ένα από το LEDs στην επίδειξη δίνεται ένα θεσιακό τμήμα με μια από τις καρφίτσες σύνδεσής του που οδηγούνται έξω από την ορθογώνια πλαστική συσκευασία. Οι καρφίτσες αυτών των οδηγήσεων ονομάζονται από «α» κατευθείαν στην αντιπροσώπευση «γ» κάθε οι μεμονωμένες οδηγήσεις. Οι καρφίτσες άλλων οδηγήσεων συνδέονται μαζί διαμορφώνοντας μια κοινή καρφίτσα. Έτσι με προς τα εμπρός να προκαταλάβουν τις κατάλληλες καρφίτσες των τμημάτων των οδηγήσεων σε μια ιδιαίτερη διαταγή, μερικά τμήματα θα λαμπρύνουν και άλλα την παραμονή αμυδρή, παρουσιάζοντας κατά συνέπεια αντίστοιχο χαρακτήρα στην επίδειξη.

Η κοινή καρφίτσα της επίδειξης λέει γενικά τον τύπο της. Υπάρχουν δύο τύποι συνδέσεων καρφιτσών: μια καρφίτσα των συνδεδεμένων καθόδων και μια από τις συνδεδεμένες ανόδους, που δείχνουν την κοινή κάθοδο (CC) και την κοινή άνοδο (ασβέστιο). Όπως το όνομα προτείνει, μια επίδειξη των CC έχει όλες τις καθόδους των 7 LEDs που συνδέεται όταν έχει μια επίδειξη ασβεστίου όλες τις ανόδους των 7 τμημάτων που συνδέονται.
