| Τύπος οθόνης: | 8 ((Προσωπικά στοιχεία) Χ 2 ((Ρυθμή) | Τύπος οθόνης LCD: | FSTN, θετικό, μεταδοτικό |
|---|---|---|---|
| IC: | Τροφοδοσία | Οδηγώντας μέθοδος: | 1/16 καθήκον, 1/5 προκατάληψη |
| Κατεύθυνση θέασης: | Στις έξι. | Οδηγώντας τάση: | LCD=4,7V, LCM=5,0V |
| Επιχείρηση Temp. ((°C): | -20 έως +70 | Θέρμανση αποθήκευσης.: | -30 έως +80 |
| Υψηλό φως: | 0802 Μονάδα οθόνης LCD χαρακτήρων,Μονάδα LCD χαρακτήρων STN |
||
Η τεχνολογία οθόνης υγρών κρυστάλλων χρησιμοποιείται σε ηλεκτρονικές συσκευές που εμφανίζουν κείμενο και απλά εικονίδια, συνήθως παρουσιάζονται σε σταθερό μέγεθος και διάταξη χαρακτήρων.Ένα 8x2 χαρακτήρα LCD αναφέρεται σε μια μονάδα οθόνης υγρών κρυστάλλων (LCD) που μπορεί να εμφανίσει 8 χαρακτήρες σε κάθε μία από τις 2 σειρές τουΗ οθόνη LCD χρησιμοποιεί κυψέλες υγρού κρυστάλλου και ηλεκτρικά ρεύματα για τον έλεγχο της ορατότητας των χαρακτήρων στην οθόνη.Εδώ είναι το δελτίο δεδομένων του 16x4 χαρακτήρα LCD μοντέλο μας.
Ο πίνακας περιέχει συγκεκριμένες οδηγίες.

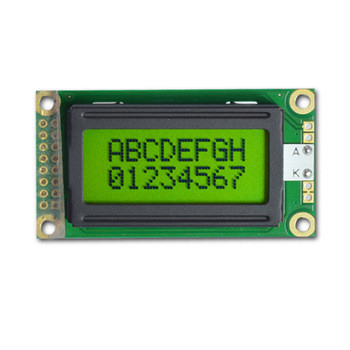

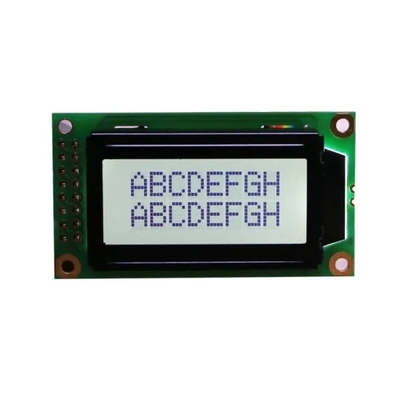

| Μορφή εμφάνισης | 8 χαρακτήρες × 2 γραμμές |
| Τρόπος εμφάνισης | ΣΤΝ,ΠΟΣΙΤΙΒΟΣ ((Y-G),ΤΡΑΣΦΛΕΚΤΙΒΟΣ |
| Μέθοδος οδήγησης | Ασφάλεια, 1/6 |
| Περιοχή προβολής ((mm) | 38(L) X16(W) |
| Διάσταση περίγραμμα (mm) | 58 ((L) X 32 ((W) XMax 13,8 ((T) |
| Μέγεθος των σημείων ((mm) | 0.56 ((W) X0.66 ((H) |
| Σημείο κλίμακας των σημείων (mm) | 0.6 ((W) X0.7 ((H) |
| Μέγεθος χαρακτήρα | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| Δείτε την κατεύθυνση | 6 η ώρα. |
| Τρόπος διεπαφής | 8bit MPU διεπαφή |
| Πίσω φωτισμός | ΠΡΟΣΤΗΜΑΤΙΚΗ |
| Δύναμη κίνησης | VDD=5,5V |
| Επιχείρηση Τεμπ. | -20 έως +70 |
| Αποθήκευση. | -30 έως +80 |
Το σχέδιο του μοντέλου LCD 0802 χαρακτήρα
1Σταθερότητα εικόνας: Οι οθόνες LCD χαρακτήρων έχουν συνήθως μακρά διάρκεια ζωής και είναι λιγότερο επιρρεπείς σε προβλήματα όπως η καύση των pixel ή η εξασθένιση της εικόνας.Αυτό το καθιστά πολύ αξιόπιστο σε εφαρμογές που απαιτούν μακροχρόνια συνεχή χρήση.
2. Χαμηλή κατανάλωση ενέργειας: Λόγω του ότι τα μόρια υγρών κρυστάλλων του διατίθενται μόνο όταν απαιτείται, είναι πολύ οικονομικό σε συσκευές που βασίζονται σε ενέργεια μπαταρίας ή απαιτούν μακροχρόνια χρήση.
3Υψηλή ορατότητα: Το LCD χαρακτήρα παρέχει εξαιρετική ορατότητα, επιτρέποντας την σαφή απεικόνιση χαρακτήρων και εικόνων ακόμη και σε έντονο ηλιακό φως ή σε περιβάλλον χαμηλού φωτισμού.Εξαιρετικά άνετα τόσο στο εξωτερικό όσο και στο εσωτερικό.
4. Εμφάνιση πληροφοριών: Η οθόνη LCD χαρακτήρων χρησιμοποιείται κυρίως για την εμφάνιση κειμένου και αριθμών, κατάλληλη για εφαρμογές που απαιτούν την εμφάνιση μηνυμάτων, δεδομένων και παραμέτρων.Συνήθως ταξινομούν χαρακτήρες με τη μορφή γραμμών και στήλων..
5Εύκολο στον έλεγχο: Ο έλεγχος του χαρακτήρα LCD είναι σχετικά απλός και μπορεί να διαχειριστείται χρησιμοποιώντας μικροελεγκτές ή ειδικούς ελεγκτές LCD.Αυτό διευκολύνει την ενσωμάτωσή του σε ενσωματωμένα συστήματα και ηλεκτρονικές συσκευές.
6. Περιβαλλοντικά φιλική: Σε σύγκριση με ορισμένες άλλες τεχνολογίες οθόνης,Οι LCD χρησιμοποιούν λιγότερα υλικά και είναι πιο φιλικές προς το περιβάλλον, επειδή δεν περιέχουν επιβλαβείς ουσίες όπως υδράργυρος ή μόλυβδο..
Μονάδα χαρακτήρων, είναι μια αλφαριθμητική οθόνη που μπορεί να εμφανίσει χαρακτήρες, σύμβολα και αριθμούς.Ρυθμιστές θερμοκρασίαςΜπορούν να εμφανίζουν δεδομένα σε πραγματικό χρόνο, αποτελέσματα μετρήσεων, κατάσταση εξοπλισμού κλπ. και να παρέχουν βασικές λειτουργίες προβολής πληροφοριών.Η οθόνη LCD 16x4 χαρακτήρων μπορεί επίσης να χρησιμοποιηθεί σε ενσωματωμένα συστήματαΜπορούν να εμφανίζουν πληροφορίες αποδιορθώσεως, προκλήσεις χρήστη, δείκτες κατάστασης,να διευκολύνει την αλληλεπίδραση μεταξύ προγραμματιστών και χρηστών.
1Διαθέσιμο για διαφορετικές λειτουργίες όπως TN/STN/FSTN...
2Υποστήριξη χαρακτήρες: 8x2,16x1,16x2,16x4,20x4, ect..
3Προσαρμοσμένο για το σύνολο της μονάδας συμπεριλαμβανομένου του νέου μεγέθους, φως, χρώμα,
4Πίνακες κυκλωμάτων PCB, τρόποι σύνδεσης κλπ.
5Διαφορετικές απαιτήσεις μπορούν να ικανοποιηθούν.
Μπορώ να έχω δείγματα;
Απάντηση Ναι, απλά δώστε μας παραγγελίες δειγμάτων, και δωρεάν δείγματα για το Custom αλλά πρέπει να καταβληθεί η χρέωση του μοντέλου και το τέλος παράδοσης.
Ερώτηση Πώς να προσαρμόσετε μια μονάδα LCD;
A Δώστε μας μηνύματα για να σχεδιάσουμε τις μονάδες LCD και να επιβεβαιώσουμε τα σχέδια
Μπορεί να επιστρέψει το κόστος του καλούπιου;
Α. Ναι, εάν η ποσότητα είναι ικανοποιητική.
Π. Μπορώ να έχω χαμηλότερη τιμή αν παραγγείλω μεγάλες ποσότητες;
Α. Ναι, φθηνότερες τιμές με μεγαλύτερες παραγγελίες.
Πότε θα στείλετε την παραγγελία μου;
A Συνήθως 25 ημέρες μετά την παραλαβή της πληρωμής σας, αλλά μπορεί να διαπραγματευτείται με βάση την ποσότητα παραγγελίας και το πρόγραμμα παραγωγής.
