| Τύπος οθόνης: | 16X2 χαρακτήρας | Τύπος οθόνης LCD: | Stn, αρνητικό ((Yg), μεταδοτικό |
|---|---|---|---|
| Τύπος φωτισμού πίσω: | Λευκή πλευρά | Μέγεθος περιλήψεων (χιλ.): | 80(L) X36(W) X13.0(T) |
| Περιοχή άποψης (χιλ.): | 64.5 ((L) X14.5 ((W) | Τρόπος διεπαφών: | 8-bit διεπαφή Mpu |
| Επιχείρηση Temp. ((°C): | -20 έως +70 | Θέρμανση αποθήκευσης.: | -30 έως +80 |
| Υψηλό φως: | 16x2 επίδειξη χαρακτήρα LCD,Μπλε αρνητική STN οθόνη LCD,Δείκτης LCD IC AIP31066 STN |
||

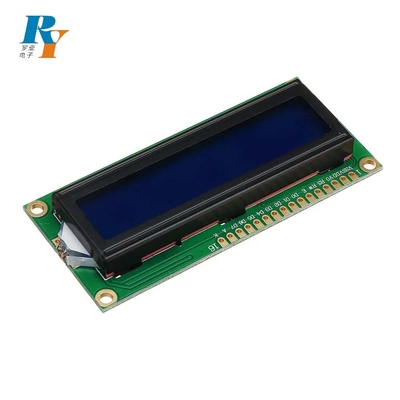

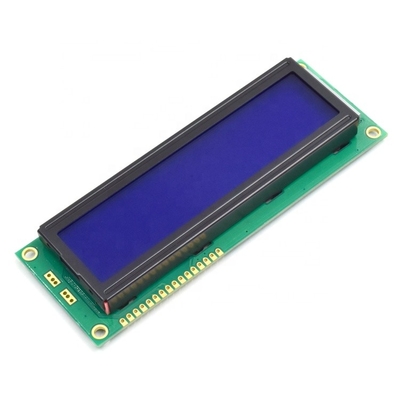

Η τεχνολογία οθόνης υγρών κρυστάλλων χρησιμοποιείται σε ηλεκτρονικές συσκευές που εμφανίζουν κείμενο και απλά εικονίδια, συνήθως παρουσιάζονται σε σταθερό μέγεθος και διάταξη χαρακτήρων.Ένα 16x2 χαρακτήρα LCD αναφέρεται σε μια μονάδα οθόνης υγρών κρυστάλλων (LCD) που μπορεί να εμφανίσει 16 χαρακτήρες σε κάθε μία από τις 2 σειρές τουΗ οθόνη LCD χρησιμοποιεί κυψέλες υγρού κρύσταλλου και ηλεκτρικά ρεύματα για τον έλεγχο της ορατότητας των χαρακτήρων στην οθόνη.Εδώ είναι το δελτίο δεδομένων του 16x2 χαρακτήρα LCD μοντέλο μας.
Ο πίνακας περιέχει συγκεκριμένες οδηγίες.
| Μέγεθος σχήματος (mm) | 80 ((L) x 36 ((W) x 13.0 ((T) |
| Τύπος οθόνης LCD | STN, αρνητικό ((YG), μεταδοτικό |
| Τύπος οθόνης | 16 χαρακτήρες × 2 γραμμές |
| Περιοχή θέασης ((mm) | 64.5 ((L) x14.5 ((W) |
| Μέγεθος των σημείων ((mm) | 0.54 ((W) x0.60 ((H) |
| Σημείο κλίμακας των σημείων (mm) | 0.59 ((W) x0.65 ((H) |
| Μέγεθος χαρακτήρα ((mm) | 2.9 ((W) x 5.15 ((H) |
| Κατάσταση του οδηγού | Μονάδα LCD:1/16Δουλειά,1/5Προστασία |
| Ελεγκτής και οδηγός | AIP31066 |
| Δείτε την κατεύθυνση | 6 η ώρα. |
| Τρόπος διεπαφής | 8-bit MPU διεπαφή |
| Δοκιμαστική μονάδα | 5.5V |
| Πίσω φωτισμός (τύπος) | Λευκή πλευρά |
| Επιχείρηση Τεμπ. | -20 έως +70 |
| Αποθήκευση. | -30 έως +80 |
Το σχέδιο της μονάδας LCD 1602 χαρακτήρων
1Η οθόνη οθόνης κειμένου: Η οθόνη LCD χαρακτήρων χρησιμοποιείται κυρίως για την εμφάνιση πληροφοριών κειμένου, που συνήθως παρουσιάζονται σε σταθερό μέγεθος και διάταξη χαρακτήρων.
2. εξοικονόμηση ενέργειας: το LCD χαρακτήρων καταναλώνει γενικά λιγότερη ενέργεια από άλλες τεχνολογίες οθόνης, όπως το LED ή το έγχρωμο LCD, επειδή χρειάζεται μόνο να ενεργοποιηθεί ο υγρός κρύσταλλος για να εμφανιστεί κείμενο,Χωρίς ανάγκη για φως πίσω.
3. Υψηλή ορατότητα: Οι οθόνες LCD χαρακτήρα γενικά υπερέχουν στην ορατότητα σε υψηλό φωτισμό. Είναι επίσης καθαρά ορατές στο άμεσο ηλιακό φως και είναι κατάλληλες για εξωτερικές εφαρμογές.
4- Κόστος-αποτελεσματικότητα: Λόγω του απλού σχεδιασμού και της χαμηλής κατανάλωσης ενέργειας,Το LCD είναι γενικά πιο προσιτό από άλλες τεχνολογίες οθόνης και, ως εκ τούτου, χρησιμοποιείται ευρέως σε έργα ευαίσθητα στο κόστος..
5Ενσωματωμένα συστήματα: Τα LCD χαρακτήρων χρησιμοποιούνται συχνά σε ενσωματωμένα συστήματα και μικρές ηλεκτρονικές συσκευές, όπως πάνελ ελέγχου έξυπνου σπιτιού, πάνελ οργάνων, διεπαφές χρήστη σε ηλεκτρονικές συσκευές κλπ.
Μονάδα χαρακτήρων, είναι μια αλφαριθμητική οθόνη που μπορεί να εμφανίσει χαρακτήρες, σύμβολα και αριθμούς.Ρυθμιστές θερμοκρασίαςΜπορούν να εμφανίζουν δεδομένα σε πραγματικό χρόνο, αποτελέσματα μετρήσεων, κατάσταση εξοπλισμού κλπ. και να παρέχουν βασικές λειτουργίες προβολής πληροφοριών.Η οθόνη LCD 16x4 χαρακτήρων μπορεί επίσης να χρησιμοποιηθεί σε ενσωματωμένα συστήματαΜπορούν να εμφανίζουν πληροφορίες αποδιορθώσεως, προκλήσεις χρήστη, δείκτες κατάστασης,να διευκολύνει την αλληλεπίδραση μεταξύ προγραμματιστών και χρηστών.
1Διαθέσιμο για διαφορετικές λειτουργίες όπως TN/STN/FSTN...
2Υποστήριξη χαρακτήρες: 8x2,16x1,16x2,16x4,20x4, ect..
3Προσαρμοσμένο για το σύνολο της μονάδας συμπεριλαμβανομένου του νέου μεγέθους, φως, χρώμα,
4Πίνακες κυκλωμάτων PCB, τρόποι σύνδεσης κλπ.
5Διαφορετικές απαιτήσεις μπορούν να ικανοποιηθούν.
