| Μορφή κουκκίδας: | 122X32 | Τεχνολογικές συνθήκες για την LCM: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Τρόπος επίδειξης: | Στν/Υ-Γ, Μεταδοτικό, θετικό, 1/33απασχόληση, 1/6προστροφές |
| Κατεύθυνση άποψης: | 12 η ώρα | Τρόπος διεπαφών: | 8 bit 8080 |
| Μέγεθος περιλήψεων: | 79.0(L) X46.0 ((W) X11.2 ((T) (mm) | Περιοχή άποψης: | 54.8X19.1 ((mm) |

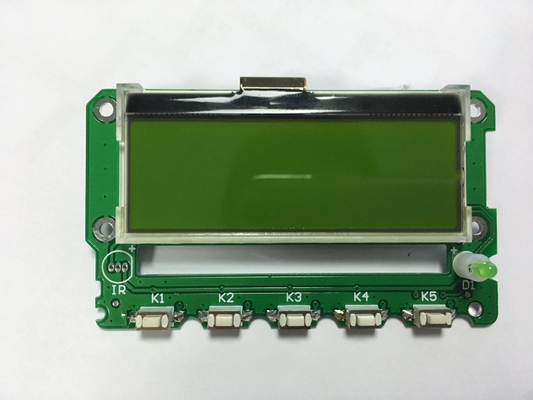

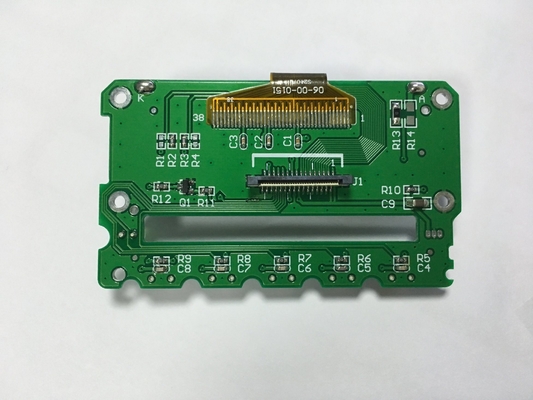

FSTN COG Module 122X32 Dots Graphic LCD Display με συνδετήρα FPC
Περιγραφή γραφικής οθόνης LCD 122x32 σημείων
Μια γραφική οθόνη LCD (Liquid Crystal Display) είναι ένας τύπος οθόνης που μπορεί να εμφανίζει γραφικό περιεχόμενο και προσαρμοσμένα μοτίβα.ένα γραφικό LCD σας επιτρέπει να ελέγχετε μεμονωμένα pixelΤο FSTN είναι μια λειτουργία προβολής που σημαίνει Film compensated Super Twisted Nematic.Είναι ένας τύπος τεχνολογίας LCD (Liquid Crystal Display) που παρέχει βελτιωμένη αντίθεση και γωνίες προβολής σε σύγκριση με τις τυπικές οθόνες TN (Twisted Nematic)Οι οθόνες FSTN είναι γνωστές για την υψηλής ποιότητας απεικόνιση σε κλίμακα γκρι και την καλύτερη αναγνώσιμότητα σε διαφορετικές συνθήκες φωτισμού.Μια οθόνη με 122x32 pixels στη λειτουργία FSTN (Film compensated Super Twisted Nematic) αναφέρεται σε έναν συγκεκριμένο τύπο γραφικής οθόνης που μπορεί να εμφανίζει 122 στήλες και 32 σειρές pixelsΕδώ είναι μερικά δεδομένα για τα προϊόντα γραφικής 122x32 σημείων μας.
Οι γενικές προδιαγραφές της γραφικής οθόνης LCD 122x32 σημείων
| Άρθρο | Προδιαγραφές |
| Ονομασία του προϊόντος | 122x32dots Γραφική μονάδα LCD |
| Αριθμός μοντέλου. | RYP12232A-GYMSWN-A |
| Μορφή σημείων | 122x32 |
| Μέγεθος σχήματος (mm) | 79.0(L) ×46.0(W) ×11.2(T) |
| Περιοχή παρακολούθησης ((mm) | 54.8x19.1 |
| Πεδίο εμφάνισης | 48.78×14.38 |
| Γωνία θέασης | 12 η ώρα |
| Μέγεθος κουκκίδας ((mm) | 0.38×0.43 |
| Σημείο Στρίψιμο ((mm) | 0.40×0.45 |
| Κύκλος ελέγχου οδηγού | ΣΤ7567(Cog) |
| Τύπος οθόνης LCD | STN/Y-G, Μεταδοτικό, θετικό, 1/33Δουλειά, 1/6Προοπτική |
| Πίσω φωτισμός ((τύπος) | Λευκό, 3,1 V,60 mA Ομοιομορφία >= 75% |
| Τρόπος διεπαφής | 8 BIT 8080 |
| Δοκιμαστική μονάδα | 3.3 V & 8.3 V |
| Τεχνολογικές συνθήκες για τη ΛΜΚ | RoHS |
| Εργασιακή θερμοκρασία | -30 oC έως 70 oC |
| Θερμοκρασία αποθήκευσης | -40 oC έως 85 oC |
Οι διαστάσεις του σχεδίου της οθόνης LCD με 122x32 κουκίδες
ΧαρακτηριστικάΕικονική οθόνη LCD 122x32 σημείων
Μια μονάδα γραφικών LCD με 122x32 κουκίδες προσφέρει αρκετά πλεονεκτήματα για εφαρμογές που απαιτούν προσαρμοσμένα γραφικά και στοιχεία διεπαφής χρήστη.
1Υποστήριξη της χωρητικότητας οθόνης: 122x 32 pixels dot με λειτουργία FSTN.
2Η RAM της οθόνης δεδομένων, χωρητικότητα: 122×32 = 3904 bits.
3Υποστηρίζονται σειριακές διεπαφές.
4- Αρκετές λειτουργίες εντολών.
5. Στατικό κύκλωμα κίνησης εξοπλισμένο εσωτερικά για δείκτες.
6- Σύνδεσμος τροφοδοσίας χαμηλής ισχύος υγρών κρυστάλλων που είναι εξοπλισμένος εσωτερικά.
7Σύνδεσμος προσαρμογής τάσης υψηλής ακρίβειας.
8. Κύκλωμα οσκιλητή CR εξοπλισμένο εσωτερικά.
9Εξαιρετικά χαμηλή κατανάλωση ενέργειας.
ΕφαρμογέςΕικονική οθόνη LCD 122x32 σημείων
Πρόκειται για μια οθόνη LCD μήκους 122x32 σημείων με υψηλή ποιότητα εικόνας, ευρεία γωνία θέασης.
Η ενότητα αυτή χρησιμοποιείται ευρέως σε διάφορα όργανα, έξυπνο εξοπλισμό, εξοπλισμό επικοινωνίας, ιατρικό εξοπλισμό, βιομηχανικό εξοπλισμό ελέγχου, αεροδιαστημικό, ασφάλεια, εξοπλισμό επίπλων κλπ.Και η ευελιξία και οι γραφικές δυνατότητες αυτής της ενότητας την καθιστούν κατάλληλη για ένα ευρύ φάσμα εφαρμογών όπου απαιτούνται προσαρμοσμένα γραφικά και διεπαφές χρήστη..
