| Όνομα προϊόντων: | Μονάδα LCD 16x2 χαρακτήρων | Διαμορφώστε το αριθ.: | RYP1602A-8 |
|---|---|---|---|
| Dot Matrix / Ανάλυση: | 5×8 κουκκίδες περιλαμβάνει δρομέα | Χαρακτήρες × Γραμμές: | 16 χαρακτήρες × 2 γραμμές |
| Διάσταση ενότητας: | 80,0 × 36,0 × 13,5 (MAX) | Περιοχή προβολής: | 66,0 × 16,0 |
| Ολοκληρωμένο κύκλωμα: | ST7066 ή ισοδύναμο, επιλογή RW1063 | Διεπαφή: | 6800, επιλογή SPI / I2C (RW1063 IC) |
| Παροχή ηλεκτρικού ρεύματος: | 5V (διατίθεται και για 3V) Αρνητική τάση προαιρετική για τροφοδοσία 3V | Καθήκον: | 1/16 κύκλος λειτουργίας |
| Τύπος: | Οθόνη LCD χαρακτήρων | Χαρακτηριστικό γνώρισμα: | Το LED μπορεί να ενεργοποιηθεί με PIN1, PIN2, PIN15, PIN16 ή A και K |
| Υψηλό φως: | 1602 επίδειξη χαρακτήρα LCD,Μονάδα LCD 16x2 χαρακτήρων,Μπλε αλφανουμερική LCD επίδειξη STN |
||
1602 επίδειξη μονοχρωματικό STN μπλε αλφανουμερικό LCD 16X2 χαρακτήρα LCD

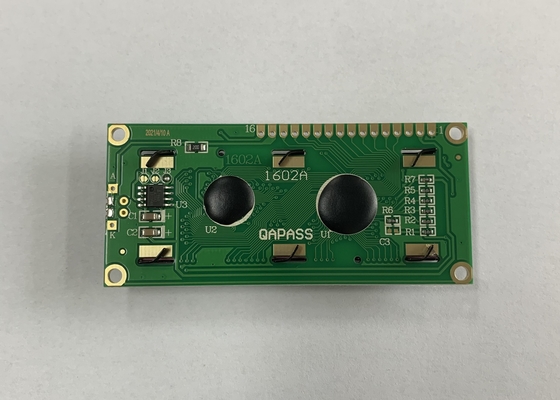

Γρήγορη λεπτομέρεια της ενότητας 1602 LCD
RYP1602A η ενότητα 16 χαρακτήρας Χ επίδειξης LCD 2 γραμμές με των οδηγήσεων backlight παρέχει τους διάφορους συνδυασμούς χρώματος για το backlight, παραδείγματος χάριν, κιτρινοπράσινο, μπλε, άσπρος, ηλέκτρινος, κόκκινο. Αυτή η ενότητα LCD χωρίς backlight είναι επίσης διαθέσιμη.
Η παροχή ηλεκτρικού ρεύματος προεπιλογής είναι 5V (3V είναι προαιρετικό). Η αρνητική τάση είναι μια διαθέσιμη επιλογή για την ενότητα 3V. Η διαφορά μεταξύ RC1602B και RC1602B1 είναι η θέση των καρφιτσών. Οι καρφίτσες RC1602B είναι στην κορυφή Οι καρφίτσες RC1602B1 είναι στο κατώτατο σημείο. Οι οδηγήσεις μπορούν να οδηγηθούν από PIN1, PIN2, PIN15, PIN16 ή το Α και το Κ.
Προδιαγραφή της επίδειξης 1602 χαρακτήρα LCD
| Στοιχείο | Περιγραφή |
| Όνομα προϊόντων | 16x2 ενότητα ΣΠΑΔΙΚΩΝ LCD |
| Διαμορφώστε το αριθ. | RYP1602A |
| Σχήμα σημείων | 16 X 2 |
| Διάσταση περιλήψεων (χιλ.) | 80.0 Χ 36.0MAX |
| Assem. Μέγεθος (χιλ.) | 75.0 X 31,0 |
| Περιοχή εξέτασης (χιλ.) | 64.6 X 16,0 |
| Μέγεθος χαρακτήρα (χιλ.) | 2.95 X 5,55 |
| Γωνία εξέτασης | 6 η ώρα |
| Τύπος LCD | Stn-YG |
| Backlight | Κιτρινοπράσινος |
| Ολοκληρωμένο κύκλωμα οδηγών | AIP31066 |
| Παροχή ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Διεπαφή | Παράλληλος |
| Λειτουργούντα Temp | -20º C~70º Γ |
| Temp αποθήκευσης | -30º C~80º Γ |
Σχέδιο περιγράμματος της μονοχρωματικής LCD επίδειξης 16x2
Χαρακτηριστικά γνωρίσματα της επίδειξης χαρακτήρα LCD/του αλφανουμερικού LCD
Το τυποποιημένο ψήφισμα επίδειξης χαρακτήρα περιλαμβάνει 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, επίδειξη χαρακτήρα LCD 40x4. Οι ενότητες χαρακτήρα LCD είναι διαθέσιμες στο ΣΠΆΔΙΚΑ και οι τύποι ΒΑΡΑΊΝΩ με τις διαφορετικές διεπαφές σε 8080, SPI, ενότητες επίδειξης χαρακτήρα I2C.LCD είναι στις επιδείξεις STN/FSTN/FFSTN LCD με των διαφορετικών οδηγήσεων backlight στο κιτρινοπράσινο, άσπρο και μπλε χρώμα. Οι επιλογές πηγών ενότητας χαρακτήρα είναι αγγλικά/ιαπωνικά, ευρωπαϊκά, ανατολικο-ευρωπαϊκά, Σκανδιναβικά ευρωπαϊκά, κυριλλικά (ρωσικά), και εβραϊκά/Αραβικά. Προσφέρουμε τις επιδείξεις χαρακτήρα με τη λειτουργούσα τάση 5V ως πρότυπα και οι επιλογές 3V ή 3.6V είναι επίσης διαθέσιμες από το αίτημα.
