| Όνομα προϊόντων: | Γραφική LCD 192x64 | Διαμορφώστε το αριθ.: | RYP19264A |
|---|---|---|---|
| Μορφή κουκκίδας: | 192x64 | Μοντέλο προβολής: | FSTN-Θετικό, STN-Μπλε, STN-YG |
| ελεγκτής: | NT7107, NT7108 | Γωνία εξέτασης: | 6 η ωρα |
| Λειτουργούντα Temp: | -20º C~70º C | Θερμοκρασία αποθήκευσης: | -30℃ έως +80℃ |
| Υψηλό φως: | Θετική γραφική LCD ενότητα FSTN,6 γραφική LCD ενότητα η ώρα,192x64 ενότητα επίδειξης μητρών σημείων LCD |
||

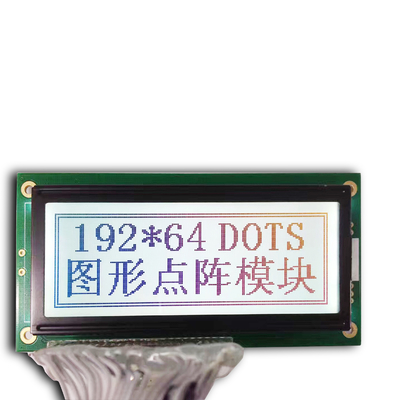

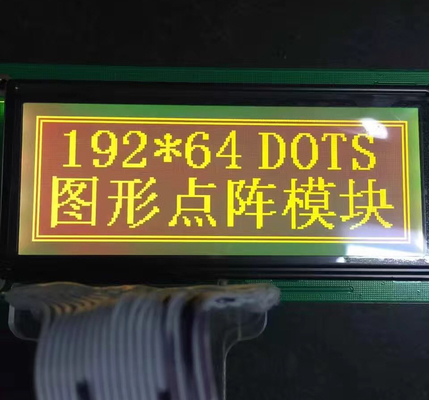

Μονοχρωματική γραφική ενότητα STN επίδειξης μητρών σημείων LCD 192x64 LCD κιτρινοπράσινη
Γρήγορη λεπτομέρεια του γραφικού LCD 192x64
RYP19264A είναι μια μονοχρωματική γραφική επίδειξη μητρών σημείων LCD 192x64 που έχει τη διάσταση ενότητας του μεγέθους 130x65 χιλ. και AA 96x32 χιλ. Αυτή η επίδειξη 4inch LCD ενσωματώνεται με NT7107, ολοκληρωμένο κύκλωμα NT7108 επικοινωνεί μέσω της οκτάμπιτης παράλληλης διεπαφής 6800 5V παροχή ηλεκτρικού ρεύματος και αρνητική τάση 3.3V προαιρετική.
Αυτή η ενότητα RYP19264A μπορεί στις θερμοκρασίες από -20℃ σε +70℃ η σειρά θερμοκρασιών αποθήκευσής του από -30℃ σε +80℃.
Προδιαγραφή της ενότητας μητρών σημείων LCD
| Στοιχείο | Περιγραφή |
| Όνομα προϊόντων | 192X64 γραφική LCD ενότητα σημείων |
| Διαμορφώστε το αριθ. | RYP19264A |
| Σχήμα σημείων | 192x 64 |
| Διάσταση περιλήψεων (χιλ.) | 130X65 |
| Assem. Μέγεθος (χιλ.) | 130.0 X 53,0 |
| Περιοχή εξέτασης (χιλ.) | 104.0 X 39,0 |
| Μέγεθος εικονοκυττάρου (χιλ.) | 0,468 X 0,468 |
| Γωνία εξέτασης | 6 η ώρα |
| Τύπος LCD | FSTN-θετικό, STN-μπλε, stn-YG |
| Backlight | Οδηγήσεων λευκού ή Y/G backlight |
| Ολοκληρωμένο κύκλωμα οδηγών | NT7107, NT7108 |
| Παροχή ηλεκτρικού ρεύματος | 3V ή 5V |
| Διεπαφή | Παράλληλος |
| Λειτουργούντα Temp | -20º C~70º Γ |
| Temp αποθήκευσης | -30º C~80º Γ |
Σχέδιο περιγράμματος της γραφικής LCD ενότητας 192x64
FAQ για τη γραφική ενότητα LCD
1. Μακροπρόθεσμη εξουσιοδότηση ανεφοδιασμού συνοχής
Καταλαβαίνουμε ότι πιθανώς ανησυχείτε εάν προσφέρουμε ακόμα την επίδειξη μετά από το μακροχρόνιο χρόνο ανάπτυξής σας. Η βασιλική επίδειξη δίνει την υπόσχεση σε κάθε πελάτη σε κάθε προϊόν που πωλούμε σε αυτό το κατάστημα Ιστού. Υποσχόμαστε το μακροχρόνιο ανεφοδιασμό συνοχής όρων και δεν θα τελειώναμε ποτέ τον ανεφοδιασμό. Κάποιο ολοκληρωμένο κύκλωμα ελεγκτών μπορεί να σταματήσει την παραγωγή, θα δοκιμάσουμε τις προσπάθειές μας να βρούμε απολύτως τις συμβατές. Εάν το αντίτιμο είναι μη διαθέσιμο, θα κάνουμε τη νέα σχεδίαση και θα χρησιμοποιήσουμε το πιό παρόμοιο ολοκληρωμένο κύκλωμα ως αντικατάσταση. Έτσι δεν ειναι απαραίτητο να ανησυχήσετε ούτε τον ερευνητικό χρόνο σας είστε πολύ μακριοί.
2. Τι καλύπτεται από την εξουσιοδότηση και για πόσο καιρό;
Όλα τα προϊόντα καλύπτονται από την περιορισμένη εξουσιοδότησή μας, η οποία παρέχει ότι όλα τα προϊόντα είναι χωρίς λειτουργικές ατέλειες για μια περίοδο ενός έτους από την ημερομηνία της αποστολής και όλα τα προϊόντα είναι χωρίς οπτικές ατέλειες και ελλείποντα μέρη για μια περίοδο 30 ημερών από την ημερομηνία της αποστολής. Εάν ένα προϊόν βλάφθηκε κατά τη διάρκεια της ναυτιλίας ή η διαταγή είναι ανακριβής, πρέπει να μας ειδοποιήσετε μέσα σε 2 ημέρες από την παραλαβή.
3. Τι εάν έχω ένα ελαττωματικό προϊόν κάτω από την εξουσιοδότηση;
, Στην επιλογή μας, είτε (α) επισκευή το προϊόν χρησιμοποιώντας τα νέα είτε ανανεωμένα μέρη, ή (β) αντικαθιστά το προϊόν με ένα νέο ή ανανεωμένο προϊόν. «Ανανεωμένος» σημαίνει ένα συστατικό που έχει επιστραφεί στις αρχικές προδιαγραφές του. Δεν δίνουμε τις επιστροφές ποσού, να πιστώσουν τα υπομνήματα.
