Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Μονάδα LCD χαρακτήρων 2004 | Σχήμα ΣΗΜΕΙΩΝ: | 20X4 |
|---|---|---|---|
| Περίγραμμα (mm): | 98*60 | ΚΑΤΕΥΘΥΝΣΗ ΠΡΟΒΟΛΗΣ: | 6:00 |
| Οπίσθιο φωτισμό: | Άσπρων ή ηλέκτρινων οδηγήσεων backlight | Τύπος lcd: | FSTN-θετικό, STN-γκρίζο |
| Πρόγραμμα οδήγησης Ic: | ST7066U | Συσκευασία ολοκληρωμένου κυκλώματος: | ΚΑΛΑΜΠΟΚΙ |
| Θερμοκρασία λειτουργίας.: | -20º C~70ºC | θερμοκρασία αποθήκευσης.: | -30º C~80ºC |
| Υψηλό φως: | Μονάδα οθόνης LCD μονόχρωμων χαρακτήρων,μονάδα LCD χαρακτήρων STN YG 20x4,Μονάδα LCD χαρακτήρων 98*60 |
||

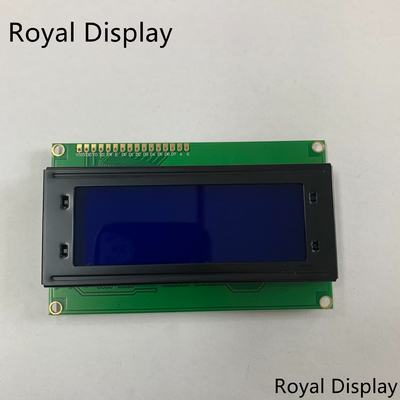

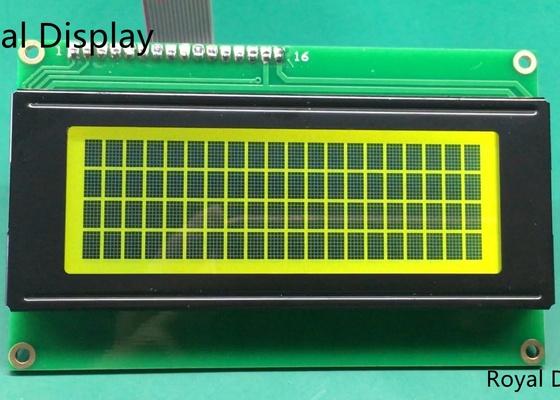

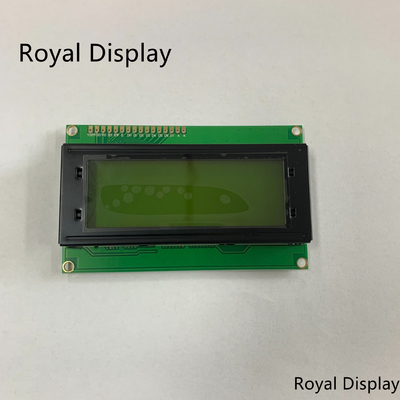

Μονόχρωμη μονάδα οθόνης LCD STN YG 20x4 χαρακτήρων 2004 Μονάδα LCD
Γρήγορη λεπτομέρεια της μονάδας LCD 20x4 χαρακτήρων
Το RYP2004B είναι μια μονόχρωμη μονάδα οθόνης LCD 20x4 χαρακτήρων.Το μέγεθος της μονάδας είναι 98,0 x 60,0 mm.Η σειρά έχει ενσωματωμένο IC ST7066, υποστηρίζοντας προεπιλεγμένη διεπαφή 6800.άλλες διαθέσιμες επιλογές για διεπαφή είναι το SPI και το I2C.Η προεπιλεγμένη τάση είναι 5V.όταν χρησιμοποιείτε 3V, η τροφοδοσία για αρνητική τάση πρέπει επίσης να είναι 3V.Το LED μπορεί να οδηγηθεί με PIN1, PIN2, PIN15, PIN16 ή A & K. Το RYP2004B προσφέρει πολλαπλούς συνδυασμούς οπίσθιου φωτισμού LED, τύπων LCD, διαφορετικών ειδών πολωτή και γραμματοσειρών για να διαλέξετε.Μη διστάσετε να επικοινωνήσετε μαζί μας για περισσότερες λεπτομέρειες.
Προδιαγραφές μονόχρωμης οθόνης LCD 20x4
| Είδος | Περιγραφή |
| Ονομασία προϊόντος | Μονάδα LCD χαρακτήρων 20X4, 2004Αλφαριθμητική μονάδα εμφάνισης |
| Αριθμός Μοντέλου. | RYP2004B |
| Μορφή κουκκίδας | 20Χ4 |
| Περίγραμμα (mm) | 98*60 |
| Περιοχή προβολής (mm) | 76*25.2 |
| Οπτική γωνία | 6 η ωρα |
| Τύπος LCD | FSTN-Θετικό, STN-Γκρι |
| Οπίσθιο φωτισμό | Οπίσθιος φωτισμός LED λευκό ή πορτοκαλί |
| IC προγράμματος οδήγησης | ST7066U |
| Παροχή ηλεκτρικού ρεύματος | 5,0V |
| Διεπαφή | Παράλληλο |
| Θερμοκρασία λειτουργίας | -30º C~70ºC |
| Θερμοκρασία αποθήκευσης | -30º C~80ºC |
Σχέδιο περιγράμματος της μονάδας αλφαριθμητικής εμφάνισης 2004
Χαρακτηριστικά οθόνης LCD 20x4 χαρακτήρων
1. Όνομα προϊόντος: Μονάδα LCD 20×4
2. Εφαρμογή: Τερματικό POS, μετρητής ροής, όργανο δοκιμής, μετρητής μέτρησης, ηλεκτρονικά είδη καταναλωτή
3. Τύπος οθόνης: STN Blue, FSTN Postive, STN Blue Negative
4. Δομή: COB
5. Τύπος Polarizer: Μετακλαστικός/Ανακλαστικός/Μεταβιβαστικός
6. Θερμοκρασία λειτουργίας: -20-70℃
7. Μέθοδος σύνδεσης: PIN
8. Τάση: 5v
9. Θερμοκρασία αποθήκευσης: -30-80℃
10. Οπίσθιος φωτισμός: Οπίσθιος φωτισμός LED
11. 4 γραμμές των 20 χαρακτήρων
Μονάδες LCD χαρακτήρων (LCM) Royal Display
Η Royal Display προσφέρει μια μεγάλη γκάμα τυπικών μονάδων LCD χαρακτήρων για την εφαρμογή των πελατών.Οι οθόνες χαρακτήρων LCD μας είναι διαθέσιμες από μορφές 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 έως 40x4 με χαρακτήρες μήτρας 5x8 κουκκίδων.Οι τεχνολογίες των πάνελ LCD περιλαμβάνουν τύπους TN, STN, FSTN, FFSTN και επίσης με επιλογές θετικής και αρνητικής λειτουργίας πολωτή.Υπάρχουν διάφοροι οπίσθιοι φωτισμοί LED που διατίθενται σε διάφορα χρώματα, όπως κίτρινο/πράσινο, λευκό, κόκκινο, μπλε, πράσινο, πορτοκαλί και RGB LED, καθώς και χωρίς επιλογή οπίσθιου φωτισμού.
Για να ανταποκριθούν στις απαιτήσεις των εφαρμογών των πελατών, αυτές οι οθόνες LCD χαρακτήρων είναι διαθέσιμες με γωνίες θέασης 6:00, 12:00, 3:00 και 9:00 η ώρα.Η Royal Display προσφέρει διάφορες επιλογές IC γραμματοσειρών χαρακτήρων, όπως αγγλικά/ιαπωνικά, δυτικοευρωπαϊκά, ανατολικοευρωπαϊκά, σκανδιναβικά, κυριλλικά (ρωσικά) και εβραϊκά/αραβικά.Αυτές οι μονάδες χαρακτήρων LCD και οι μονάδες LCM μπορούν να χρησιμοποιηθούν σε βιομηχανικές και καταναλωτικές εφαρμογές, συμπεριλαμβανομένου του εξοπλισμού φρουράς εισόδου, τηλεγραφήματος, ιατρικής συσκευής, ήχου αυτοκινήτου και σπιτιού, λευκών ειδών, παιχνιδιών, παιχνιδιών κ.λπ.
