πίνακας ελεγκτών 12V TFT LCD με χτισμένος στον αναστροφέα PCB800182 των οδηγήσεων

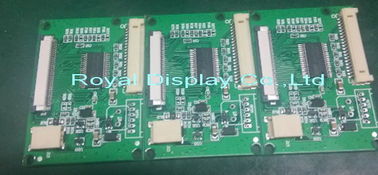

Πίνακας ελεγκτών TFT LCD με τον ενσωματωμένο οδηγημένο αναστροφέα PCB800182

1, ο πίνακας οδηγών είναι μια εισαγωγή σημάτων LVDS, σήμα παραγωγής TTL μέσω ενός πίνακα μετατροπέων σημάτων, και ενσωματωμένος οδηγός των οδηγήσεων backlight, και μπορεί να παραγάγει, AVDD, VGL, VGH, VCOM, όπως το πολυ πιάτο προσαρμοστών οθόνης τάσης LCD

2, ο πίνακας οδηγών μπορούν να υποστηρίξουν,

AT065TN14

AT070TN90

AT070TN92

AT080TN52V.1

AT080TN52

AT090TN12

AT090TN10

AT090TN13

EJ080NA05

EJ080NA05A

EJ080NA05B

Τόσο κοινή οθόνη 50PIN LCD, ή η ίδια οθόνη καθορισμού LCD λειτουργίας (μπορείτε επίσης να συμβουλευθείτε το τεχνικό τμήμα μας)

3, ο πίνακας οδηγών, το σήμα εισαγωγής LVDS που χρησιμοποιούν διεπαφές τις τυποποιημένες DF14-20P, και ορισμοί διεπαφών που χρησιμοποιούν μια ενιαία κοινή αγορά, 8 (οκτάμπιτα)

Καθολική γραμμή σημάτων LVDS, έχω ένα σχετικό ενισχυτικό καλώδιο, έναντι πρόσθετης αμοιβής,

4, η κίνησης τυποποιημένη LVDS πιάτων οκτάμπιτη εισαγωγή σημάτων προεπιλογής, αλλά μπορούν επίσης να υποστηρίξουν την εισαγωγή 6BIT σημάτων, να δει την ακόλουθη τεχνική ρύθμιση σημειώσεων

5, εάν χρησιμοποιούμε μόνο το συνεχές ρεύμα 5V παροχής ηλεκτρικού ρεύματος backlight, ή θα υπάρξει ζημία στον πίνακα κυκλωμάτων και την οθόνη LCD όπως πιθανός, πρέπει να δώσουμε την προσοχή

6, ο πίνακας οδηγών, το στοιχείο πυκνωτών, χρησιμοποιώντας το εμπορικό σήμα της Samsung, που λειτουργεί τη θερμοκρασία μέχρι -50 βαθμούς σε 120 βαθμούς

7, ο πίνακας οδηγών, στοιχεία αντιστατών, χρησιμοποιώντας το υπουργό Υγείας της Ταϊβάν, το εμπορικό σήμα, η λειτουργούσα θερμοκρασία μέχρι -50 βαθμών σε 120 βαθμούς

8, ο πίνακας οδηγών παγίωσαν τη λειτουργούσα θερμοκρασία -20 βαθμών σε 50 βαθμούς

9, ο πίνακας οδηγών, το κύριο ολοκληρωμένο κύκλωμα μετατροπέων χρησιμοποιώντας τις αρχικές ιαπωνικές εισαγωγές THC, THC63LVDF84B, εξασφάλιση ποιότητας
