4X20 κενή φθορισμού μήτρα ΣΗΜΕΊΩΝ επίδειξης FSTN θετική VFD για αυτοκίνητο

4X20 κενή φθορισμού μήτρα ΣΗΜΕΊΩΝ επίδειξης FSTN θετική VFD για αυτοκίνητο
4X20 κενή φθορισμού μήτρα ΣΗΜΕΊΩΝ επίδειξης FSTN θετική VFD για αυτοκίνητο

Μεγάλες Εικόνας :  4X20 κενή φθορισμού μήτρα ΣΗΜΕΊΩΝ επίδειξης FSTN θετική VFD για αυτοκίνητο

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ROYAL DISPLAY
Πιστοποίηση: SGS ROHS
Αριθμό μοντέλου: RY20S401DA1
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 500pcs
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: 220pcs/CTN 11Kg L45*W36*H32CM, χαρτοκιβώτια, Capboard, EPE, δίσκος φουσκαλών.
Χρόνος παράδοσης: 25~28 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T, L/C, Western Union, MoneyGram
Δυνατότητα προσφοράς: 10k/Month
Λεπτομερής Περιγραφή Προϊόντος
Όνομα προϊόντων: 4X20 ενότητα μητρών ΣΗΜΕΙΩΝ VFD LCD Διαμορφώστε το αριθ.: RY20S401DA1
Σχήμα επίδειξης: 2x40dots Τύπος LCD: Θετικό FSTN
Γωνία εξέτασης: 6 η ώρα Ελεγκτής: ST7065
Οδηγήσεων backlight: Άσπρο Y/G Λειτουργούντα TEMP: -20º C~70º Γ
Υψηλό φως:

4X20 κενή φθορισμού επίδειξη

,

Θετική κενή φθορισμού επίδειξη FSTN

,

Ενότητα μητρών ΣΗΜΕΊΩΝ VFD LCD

4X20 κενή φθορισμού ενότητα μητρών ΣΗΜΕΙΩΝ επίδειξης VFD LCD για automative


ΠΡΟΔΙΑΓΡΑΦΗ ΕΠΙΔΕΙΞΗΣ



1. ΠΕΔΙΟ
Αυτή η προδιαγραφή ισχύει για την ενότητα VFD (διαμορφώστε το αριθ.: 20S401DA1) κατασκευασμένος από SSVD (Σαγκάη Samsung Β acuum
Συσκευή)

2. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
* Και παραλληλίστε και τμηματική διεπαφή: Baud-ποσοστό: 300 ~ 19.200 BPS, ισότητα επιλέξιμη (μη, ακόμα και, περίεργος)

* Σκουπίστε τη φθορισμού επίδειξη με ηλεκτρική σκούπα: Μόνοι φωτεινός, υψηλός - ποιότητα και αναγνώσιμη επίδειξη
* Δύο είδη πηγής ROM CG: ASCII + ιαπωνικά και ASCII + ευρωπαϊκά
* Ενιαία παροχή ηλεκτρικού ρεύματος +5VDC: Χτισμένος στο μετατροπέα DC/DC
* Επίπεδο φωτεινότητας 4: 25%, 50%, 75% και 100%
* Σχήμα χαρακτήρα: 5*7 μήτρα σημείων

Στοιχείο Περιγραφή
Όνομα προϊόντων ενότητα 4X20dots VFD LCD
Διαμορφώστε το αριθ. RY20S401DA1
Σχήμα σημείων 4x20
Περίληψη (χιλ.) 150.0* 64,0 * 28,6
Μέγεθος γυαλιού (χιλ.) 118.2 *48.3
Περιοχή επίδειξης (χιλ.) 89. 52 * 33,07
Σχήμα χαρακτήρα μήτρα σημείων 5 * 7
Αριθμός ψηφίων 80 (4 γραμμές * 20 χαρακτήρες)
Backlight Οδηγήσεων backlight
Παροχή ηλεκτρικού ρεύματος 5V


ΑΥΤΟ ΠΟΥ ΕΙΝΑΙ ΕΝΌΤΗΤΑ VFD

Μια ενότητα VFD ενσωματώνει έναν ελεγκτή, έναν οδηγό ανόδων, έναν οδηγό πλέγματος και ένα κύκλωμα παροχής ηλεκτρικού ρεύματος για να καταστήσει την αξιολόγηση εύκολη.

Εκτελέστε ποικίλες λειτουργίες ελέγχου επίδειξης χρησιμοποιώντας μια απλή εντολή. Οι πολλαπλάσιες επιλογές διεπαφών είναι διαθέσιμες.
Για να προσαρμόσουμε τις προδιαγραφές πελατών, μπορούμε να κάνουμε τις ειδικές διαταγές για τη διεπαφή και το λογισμικό.

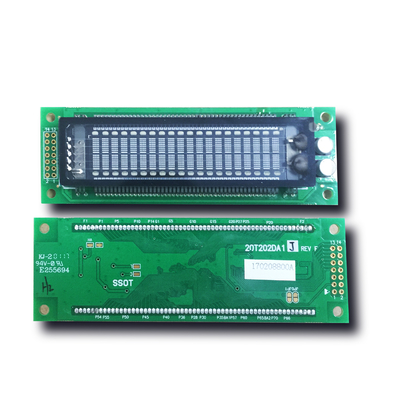

4X20 κενή φθορισμού μήτρα ΣΗΜΕΊΩΝ επίδειξης FSTN θετική VFD για αυτοκίνητο 0



Εισαγωγή

Αυτό το σχέδιο αναφοράς παρουσιάζει μια λύση για τη λήψη της τάσης κίνησης που απαιτείται για μια κενή φθορισμού παροχή ηλεκτρικού ρεύματος επίδειξης (VFD) στις αυτοκίνητες εφαρμογές. Το σχέδιο περιλαμβάνει την πλήρη σχηματική αναπαράσταση, και παρουσιάζει το λογαριασμό των μετρήσεων υλικών (BOM), κανονισμού φορτίων/γραμμών, και των αποτελεσμάτων της δοκιμής.

Βασικά VFD

Μια κενή φθορισμού επίδειξη (VFD) είναι ένας τύπος επίδειξης που χρησιμοποιείται συνήθως στον εξοπλισμό καταναλωτικών ηλεκτρονικά όπως τα τηλεοπτικά μαγνητόφωνα, τα ραδιόφωνα αυτοκινήτου, και οι φούρνοι μικροκυμάτων. Αντίθετα από τις υγρές επιδείξεις κρυστάλλου (LCD), ένα VFD εκπέμπει ένα πολύ φωτεινό φως με τη σαφή αντίθεση και μπορεί εύκολα στοιχεία επίδειξης υποστήριξης των διάφορων χρωμάτων. Η τεχνολογία συσχετίζεται και με το σωλήνα ακτίνων καθόδων και με το σωλήνα nixie. Αντίθετα από τα LCD, εντούτοις, το περισσότερο VFDs συνεχίζει να λειτουργεί κανονικά στις υπό το μηδέν θερμοκρασίες, που καθιστούν τις ιδανικές για τις υπαίθριες συσκευές στα κρύα κλίματα.

Το VFD είναι αποτελούμενο τριών βασικών τις ηλεκτρόδιο-ίνες καθόδων, άνοδοι (φωσφόρος), και πλέγμα-κάτω από έναν high-vacuum όρο σε έναν φάκελο γυαλιού. Η κάθοδος αποτελείται από τα λεπτά καλώδια βολφραμίου, που ντύνονται από τα αλκαλικά-γήινα-μεταλλικά οξείδια που εκπέμπουν τα ηλεκτρόνια. Τα πλέγματα είναι ένα λεπτό πλέγμα μετάλλων, το οποίο ελέγχει και διασκορπίζει τα ηλεκτρόνια που εκπέμπονται από την κάθοδο. Οι άνοδοι είναι αγώγιμα ηλεκτρόδια στα οποία ο φωσφόρος είναι τυπωμένος για να δείξει τους χαρακτήρες, τα εικονίδια, ή τα σύμβολα. Τα ηλεκτρόνια που εκπέμπονται από την κάθοδο επιταχύνονται με τη θετική δυνατότητα που εφαρμόζεται και στο πλέγμα και στην άνοδο επάνω στη σύγκρουση με την άνοδο τα ηλεκτρόνια διεγείρουν το φωσφόρο για να εκπέμψουν το φως. Τα επιθυμητά φωτισμένα σχέδια μπορούν να επιτευχθούν με τον έλεγχο των θετικών ή αρνητικών δυνατοτήτων σε κάθε πλέγμα και άνοδο. Η άνοδος και το πλέγμα απαιτούν μια ρεύμα-ρυθμισμένη τάση για να αποφύγουν το τρεμούλιασμα της επίδειξης. Για την οδήγηση μεγάλο VFDs, η κάθοδος απαιτεί την κίνηση εναλλασσόμενου ρεύματος για να αποτρέψει το ράπισμα φωτεινότητας, δηλ., η διαφορά στη φωτεινότητα από μια πλευρά της επίδειξης σε άλλη. Ένα φάσμα συχνότητας 20kHz σε 200kHz συστήνεται για να αποφύγει τον ευδιάκριτο θόρυβο και το τρεμούλιασμα.

4X20 κενή φθορισμού μήτρα ΣΗΜΕΊΩΝ επίδειξης FSTN θετική VFD για αυτοκίνητο 1
