t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh

Name: t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh
Brand: Royal Display
SKU: Ryb030pw06-Α1
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (150 reviews)

Μεγάλες Εικόνας : t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Royal Display
Πιστοποίηση:	SGS ROHS
Αριθμό μοντέλου:	Ryb030pw06-Α1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	διαπραγματεύσιμος
Τιμή:	Negotiable
Συσκευασία λεπτομέρειες:	Χαρτοκιβώτια, Capboard, EPE, δίσκος φουσκαλών
Χρόνος παράδοσης:	25~28 εργάσιμες ημέρες
Όροι πληρωμής:	Western Union, MoneyGram, T/T, L/C, D/A, D/P
Δυνατότητα προσφοράς:	500k/Month

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Blacklight:	Άσπροι πράσινοι κόκκινος/μπλε	Χρώμα:	Muti-χρώμα
Πίσσα εικονοκυττάρου:	Προσαρμοσμένος	Πιστοποιητικό:	ΠΡΟΣΙΤΟΤΗΤΑ RoHS
Πλήρης φωτισμός:	Backlight των οδηγήσεων ενότητας LCD FSTN, Backlight των οδηγήσεων συνδετήρων LCD P2.54, ryb030pw06-

Περιγραφή

Βασιλικός και αρχισμένος η ανάπτυξη προϊόντος, παραγωγή, πωλήσεις των οδηγήσεων backlight από το 2007.

Το backlight μας που χρησιμοποιείται ευρέως στο πίνακα ελέγχου, το ταμπλό, και άλλους δείκτες με τη ΜΟΝΟ επίδειξη LCD

Backlight των οδηγήσεων σχεδίασης SMD με μια φόρμα συνήθειας

Οι οδηγήσεις backlight χρησιμοποιούνται στο ελαφρύ LCD, έτσι ώστε η γραφική παράσταση LCD μπορεί να δει σαφώς στο σκοτεινό περιβάλλον ή τη νύχτα.

Συνήθως, οι οδηγήσεις backlight που είπαμε δευτερεύων-οδηγήθηκαν backlight. Δευτερεύων-οδηγημένος backlight μπορεί να χωριστεί σε δύο τύπους: Οδηγήσεων SMD backlight και οδηγήσεων ΕΜΒΎΘΙΣΗΣ backlight (άμεσος έλεγχος εισαγωγής).

Μέγεθος 1.LED Backlight: Το μέγεθος των οδηγήσεων backlight θα αποφασιστεί από το μέγεθος LCD. Συνήθως, οι οδηγήσεις backlight πρέπει να είναι μακρύτερες από το LCD, επειδή οι οδηγήσεις backlight χρειάζονται 78mm καλύπτοντας την περιοχή στην κάλυψη των οδηγήσεων.

2.LED backlight χρωματίζει:

Τα χρώματα των οδηγήσεων backlight έχουν ακριβώς άσπρο, μπλε, πράσινος, κόκκινος, πορτοκαλής, ηλέκτρινος, κίτρινος και ούτω καθεξής. Όλα τα χρώματα επιβεβαιώνονται από τα χρώματα των οδηγήσεων. Δεν μπορείτε να διευκρινίσετε ένα ειδικό χρώμα ή να μας στείλετε το χρώμα Pantone, (ίσως δεν υπάρχει κανένα αυτό το είδος των οδηγήσεων)
Εάν τα είδη ανάγκης LCD χρωμάτων, έπειτα εσείς μπορούν να χρησιμοποιήσουν των RGB οδηγήσεων backlight. Αλλά το χρώμα των RGB οδηγήσεων δεν είναι πολύ καθαρό.

3.Connector: καρφίτσες.

Πίσσα 2.54mm καρφιτσών, Διάμετρος 0.4mm καρφιτσών.
Οι καρφίτσες πρέπει να παρεμβληθούν στις τρύπες ANS PCB τους συγκολλούν.

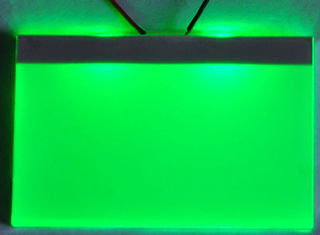

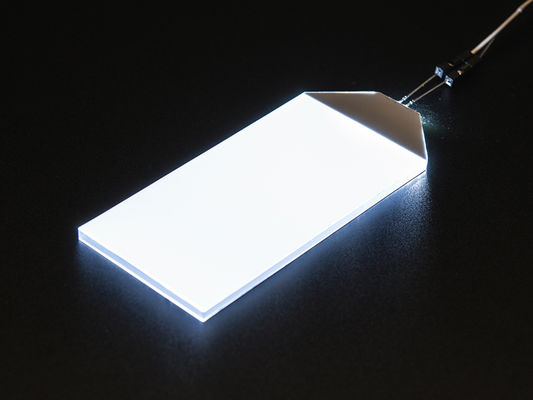

t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh 1

Προδιαγραφές των οδηγήσεων SMD backlight:

Τα μέσα LEDs των οδηγήσεων SMD backlight συνδέονται στο PCB.So που είναι απαραίτητο να γίνει η φόρμα PCB

1) Μέγεθος Backlight οδηγήσεων: Το μέγεθος των οδηγήσεων backlight θα αποφασιστεί από το μέγεθος LCD. Συνήθως, οι οδηγήσεις backlight πρέπει να είναι μακρύτερες από το LCD, επειδή οι οδηγήσεις backlight χρειάζονται 56mm καλύπτοντας την περιοχή στην κάλυψη των οδηγήσεων.

2)Χρώμα οδηγήσεων backlight:
Τα χρώματα των οδηγήσεων backlight έχουν ακριβώς άσπρο, μπλε, πράσινος, κόκκινος, πορτοκαλής, ηλέκτρινος, κίτρινος και ούτω καθεξής. Όλα τα χρώματα επιβεβαιώνονται από τα χρώματα των οδηγήσεων. Δεν μπορείτε να διευκρινίσετε ένα ειδικό χρώμα ή να μας στείλετε το χρώμα Pantone, κατόπιν να μας ζητήσετε για να το ακολουθήσετε. (Ίσως δεν υπάρχει κανένα αυτό το είδος των οδηγήσεων)
Εάν χρειάζεστε τα είδη χρωμάτων, κατόπιν μπορείτε να χρησιμοποιήσετε των RGB οδηγήσεων backlight. Αλλά το χρώμα των RGB οδηγήσεων δεν είναι πολύ καθαρό.

3)Συνδετήρας:
Σύνδεση καλωδίων: καλώδια ύλης συγκολλήσεως στο PCB
Σύνδεση καρφιτσών PCB: Η καρφίτσα PCB πρέπει να παρεμβληθεί στο PCB και να το συγκολλήσει.

4)Αριθμοί οδηγήσεων:
Εάν το μέγεθος των οδηγήσεων backlight είναι πολύ μεγάλο, ίσως είναι απαραίτητο να χρησιμοποιηθούν 2 οδηγήσεις, 3 οδηγήσεων, 4,5 .........
Εάν οι οδηγήσεις backlight είναι πάρα πολύ μακριές, πρέπει να εγκαταστήσουμε τις οδηγήσεις και στην δύο πλευρά του backlight.

5)Τάση οδηγήσεων:
Οι άσπρες οδηγήσεις, των μπλε οδηγήσεων, πράσινες οδηγήσεις είναι 3.0-3.2V
Κ.λπ. των κόκκινων οδηγήσεων, των πορτοκαλιών οδηγήσεων, των κιτρινοπράσινων οδηγήσεων είναι 1.9-2.0V

ΕΦΑΡΜΟΓΗ
